内圆磨床M215A/MD215A

机床用途

本机床主要用于磨削齿轮 缸体、轴承套等零件内孔及端面，机床可适用于较深孔的磨削。

设备概述

1.1机床床身及重大件采用成型浇筑件材料TH200.
1.2机床的电气采用国内品牌电器。
1.3机床床身机重大件都经2次回火处理，优点刚性好变形小。
1.4工件主轴滑板导轨采用高精度交叉滚珠导轨，刚性强滑动性能好。
1.5砂轮主轴采用高速电主轴，24000转/min和60000转/min来完成不同孔径的加工。
1.6机床工件主轴采用双速电机，便于工件转速高低速切换。

1.7机床进刀轴设置快跳油缸，便于对工件的测量。

1.8机床砂轮主轴采用高刚性高精度的电动砂轮轴，通过中频变频器， 实现无级调速。
1.9机床工件主轴采用直径125mm三卡盘装夹，可根据不同的工件可定做工装。

2.0端磨装置，分进给滑板和摇臂组成，进给滑板通过涡轮磨杆传动丝杠作为端面磨削进刀，摇臂上下靠人工操作作为磨削端面工序切换。

2.1端面磨头装置，端面磨头采用机械主轴。

2.2才用半封闭罩壳，便于调整方便。

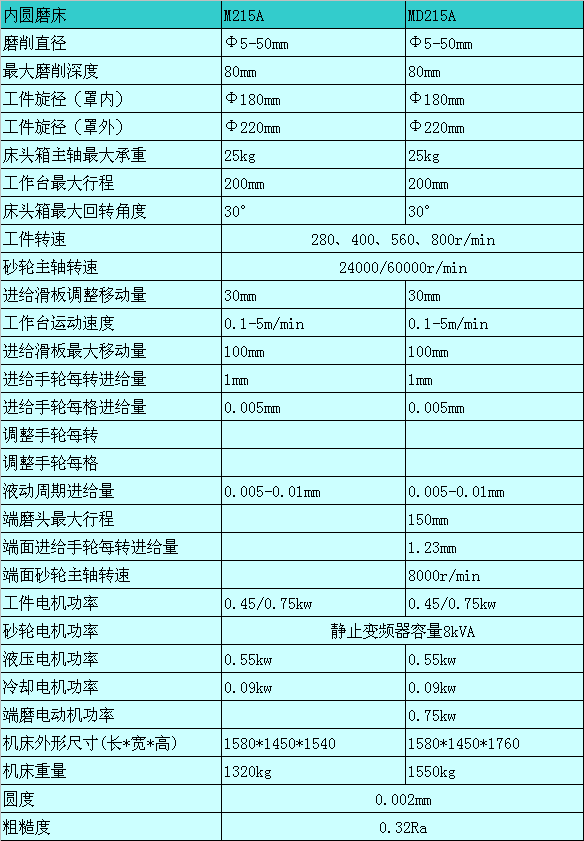

技术参数
