数控内圆磨床MK2120

一、机床主要特点

★工件一次装夹自动磨削内孔和内外端面。
★工作台纵向运动Z轴和砂轮横向进给X轴传动均采用西门子交流伺服系统控制高精度滚珠丝杆。
★砂轮架采用直线滚动导轨。
★工作台采用平V型贴塑导轨。
★床头箱采用高精度滚子轴承，交流变频调速。
★工件装夹采用液动薄膜卡盘、斜楔式滑爪卡盘和端面夹紧卡盘。
★尺寸控制采用定程磨削和量仪加工中测量，定程磨削精度0.015mm，量仪磨削精度小于0.01mm。
★冷却液过滤采用磁性加纸质的精密过滤装置。
★砂轮轴采用高精度皮带传动机械磨头或电动磨头。
★机床采用全封闭罩壳，并带有吸雾装置，有可靠的安全防护措施。
★机床所有导轨和滚珠丝杆均由润滑站集中自动润滑。
★电箱和机床为整体式结构，用户无需进行机床与电箱的连线，占地面积小。

二、主要用途及适用范围

主要用于磨削内孔、内凹端面、外端面、多阶内孔、多阶端面，是一种多用途生产型机床。机床整个磨削循环均自动完成，包括自动进给、自动修整砂轮、自动补偿、自动控制尺寸，操作者仅需装拆工件。该机床既适用于单件小批生产，也适用于大量大批生产。

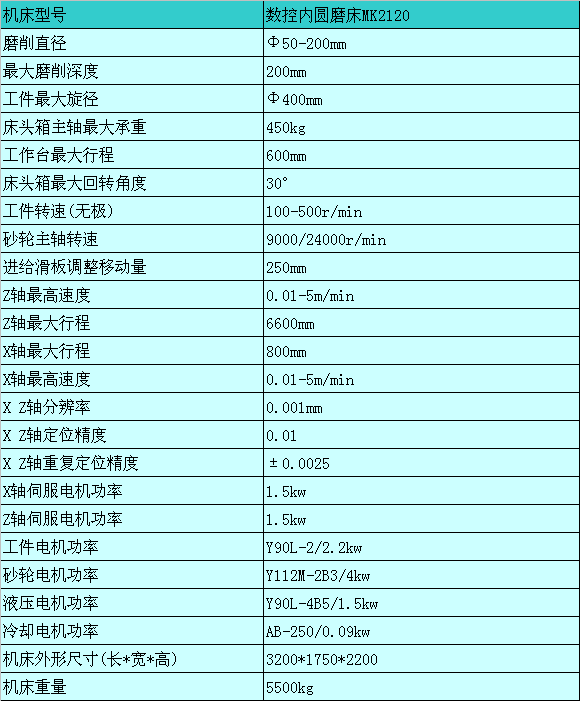

三、技术参数
